Двоичные асинхронные счётчики


Простейший вид счётчика - двоичный может быть построен на основе T-триггера. T-триггер изменяет своё состояние на прямо противоположное при поступлении на его вход синхронизации импульсов. Для реализации T-триггера можно воспользоваться универсальным D-триггером с обратной связью, как это показано на рисунке 1.

Рисунок 1 Построение счетного T-триггера на универсальном D-триггере.

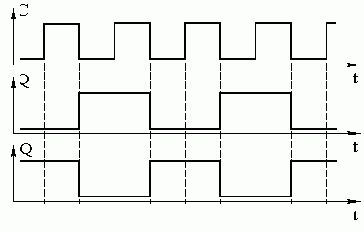

В этой схеме, так как на вход триггера подается сигнал с инверсного выхода микросхемы, при поступлении тактовых импульсов сигнал на выходе будет меняться с 0 на 1 и наоборот. Временная диаграмма сигналов на входе и выходах триггера приведена на рисунке 2.

Таким образом у нас появился счётчик, считающий до двух. Обычно требуется посчитать количество импульсов, которое больше двух. В этом случае можно использовать выходной сигнал счетного триггера как входной сигнал для следующего триггера, то есть соединить триггеры последовательно. Так можно построить любой счётчик, считающий до максимального числа, кратного степени два.

Схема счётчика, позволяющего посчитать до 16 импульсов приведена на рисунке 3, а временная диаграмма сигналов на входе и выходах этого счётчика приведена на рисунке 4.

Рисунок 3 Схема четырёхразрядного счётчика, построенного на универсальных D-триггерах.

Рисунок 4 Временная диаграмма четырёхразрядного счётчика.

Как видно из временной диаграммы, на выходах этого двоичного счётчика последовательно появляются цифры от 0 до 15. Естественно эти цифры записаны в двоичном виде. Они приведены в таблице 1. То есть, при поступлении на счётный вход очередного импульса, содержимое счётчика увеличивается на 1. Поэтому такие счётчики получили название суммирующих двоичных счётчиков.

Таблица 1. Изменение уровней на выходе суммирующего счётчика при поступлении на его вход импульсов.

номер входного импульса Q3 Q2 Q1 Q0
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1

Существуют готовые микросхемы асинхронных двоичных счётчиков. Классическим примером такого счётчика является микросхема 555ИЕ5. Её изображение на принципиальных схемах приведено на рисунке 5. В этой микросхеме существует вход обнуления микросхемы R, который позволяет записать во все триггеры счётчика нулевое значение.

Рисунок 5. Четырёхразрядный двоичный счётчик.
