Сумматоры


Построение двоичных сумматоров обычно начинается с сумматора по модулю 2. На рисунке 1 приведена таблица истинности этого сумматора. Ее можно получить исходя из правил суммирования в двоичной арифметике. Предполагается, что читатель знаком с основами двоичной арифметики. Более подробно операции над двоичными числами будут рассмотрены позднее.

Рисунок 1. Таблица истинности сумматора по модулю 2.

В соответствии с принципами , рассмотренными в предыдущей главе, получим схему сумматора по модулю 2. Эта схема приведена на рисунке 2.

Рисунок 2. Принципиальная схема, реализующая таблицу истинности сумматора по модулю 2.

Сумматор по модулю 2 (для двоичной арифметики его схема совпадает со схемой исключающего "ИЛИ") изображается на схемах как показано на рисунке 3.

Рисунок 3. Изображение схемы, выполняющей логическую функцию исключающего "ИЛИ".

Сумматор по модулю 2 выполняет суммирование без учета переноса. В полном двоичном сумматоре требуется учитывать перенос, поэтому требуются схемы, позволяющие формировать перенос в следующий двоичный разряд. Таблица истинности такой схемы, называемой полусумматором, приведена на рисунке 4.

Рисунок 4. Таблица истинности полусумматора.

В соответствии с получим схему полусумматора. Эта схема приведена на рисунке 5.

Рисунок 5. Принципиальная схема, реализующая таблицу истинности полусумматора.

Полусумматор изображается на схемах как показано на рисунке 6.

Рисунок 6. Изображение полусумматора на схемах.

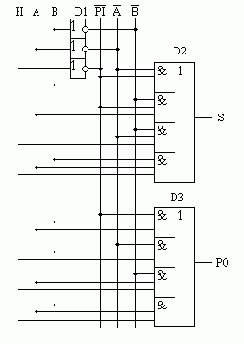

Схема полусумматора формирует перенос в следующий разряд, но не может учитывать перенос из предыдущего разряда, поэтому она и называется полусумматором. Таблицу истинности полного двоичного одноразрядного сумматора можно получить из правил суммирования двоичных чисел. Она приведена на рисунке 7. В обозначении входов использовано следующее правило: в качестве входов использованы одноразрядные числа A и B; перенос обозначен буквой P; для обозначения входа переноса используется буква I (сокращение от английского слова input – вход); для обозначения выхода переноса используется буква O (сокращение от английского слова output – выход).
