Архитектура микроконтроллеров MCS-48 - часть 3


Запрещаются прерывания.

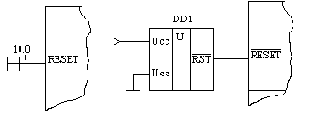

Рисунок 3. Схемы сброса микропроцессора.

Регистр команд предназначен для записи и хранения 8-ми разрядного кода операции выполняемой команды. Код операции, с помощью дешифратора команд и логики управления ЭВМ, преобразуется в микропрограмму выполнения команды, считанной из ПЗУ.

Арифметико-логический блок представляет собой параллельное восьмиразрядное устройство, обеспечивающее выполнение арифметических и логических операций. АЛБ состоит из:

  • регистров временного хранения TMP1 и TMP2,
  • аккумулятора (ACC),
  • ПЗУ констант,
  • арифметико-логического устройства,
  • регистра состояния программ (PSW).

Регистры временного хранения - восьмиразрядные регистры, предназначенные для приема и хранения операндов на время выполнения операций над ними. Регистры временного хранения информации программно не доступны.

Аккумулятор - восьмиразрядный регистр, предназначенный для приема и хранения результата, полученного при выполнении арифметико-логических операций или операций сдвига

ПЗУ констант обеспечивает выработку корректирующего кода при двоично-десятичном представлении данных, кода маски при битовых операциях и кода констант.

Арифметико-логическое устройство представляет собой схему комбинационного типа с последовательным переносом, предназначенную для выполнения арифметических операций сложения, вычитания и логических операций И, ИЛИ, исключающего ИЛИ инкремент, декремент, инверсию, циклический сдвиг вправо и влево, десятичную коррекцию содержимого аккумулятора.

При выполнении операций обработки данных в АЛУ вырабатываются флаги, которые сохраняются в регистре состояния программы PSW.

Кроме того, вырабатываются флаги, по которым осуществляется переход в командах условного перехода, такие как флаг нулевого содержимого аккумулятора и флаг наличия единицы в выбранном бите аккумулятора.

Блок обработки прерываний предназначен для организации ввода - вывода последовательных потоков информации и организации системы прерывания программ. Опрос входа запроса прерывания INT производится во время выдачи сигнала ALE.
