Разработка принципиальной схемы - часть 2


Однако при отладке схемы могут возникнуть трудности запуска генератора. Например, генератор может не запускаться при пониженных температурах. В этом случае типовая схема может быть изменена в соответствии с общими принципами разработки .

Для правильной работы микроконтроллера при включении питания необходимо осуществить сброс микросхемы. В типовых схемах подключения микроконтроллеров обычно в качестве схемы сброса при включении питания используется конденсатор номиналом 1 мкф. Однако при плавном нарастании напряжения питания напряжения на выходе конденсатора может оказаться недостаточно для надёжного сброса микроконтроллера.

Для надёжного запуска часов при включении питания дополним схему специальной микросхемой супервизора питания, которая обеспечит сброс микроконтроллера при уменьшении напряжения питания ниже допустимого уровня.

Рисунок 2. Принципиальная схема подключения микроконтроллера.

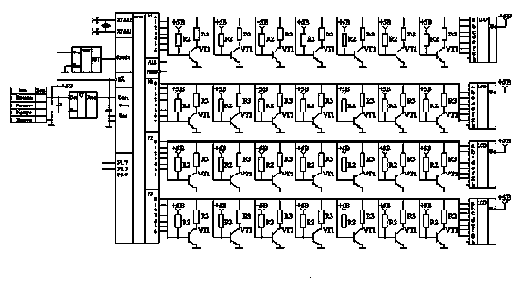

Получившаяся принципиальная схема часов приведена на рисунке 3.

Рисунок 3. Принципиальная схема часов.

[ ] [ ] [ ]
