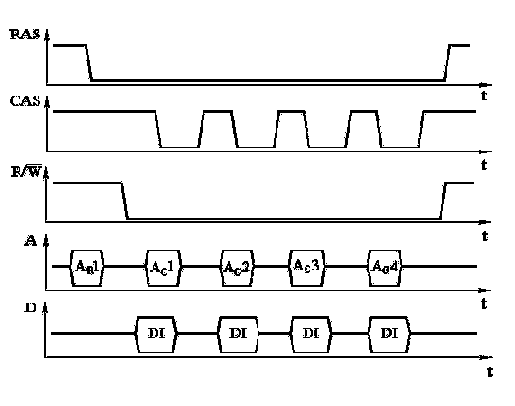

Динамические оперативные запоминающие устройства (ОЗУ)


Статические оперативные запоминающие устройства позволяют обеспечивать хранение записанной информации до тех пор, пока на микросхему подаётся питание. Однако запоминающая ячейка статического ОЗУ занимает относительно большую площадь, поэтому для ОЗУ большого объема в качестве запоминающей ячейки применяют конденсатор. Заряд на этой ёмкости естественно с течением времени уменьшается, поэтому его необходимо подзаряжать с периодом приблизительно 10 мс. Этот период называется периодом регенерации. Подзарядка ёмкости производится при считывании ячейки памяти, поэтому для регенерации информации достаточно просто считать регенерируемую ячейку памяти.

Схема запоминающего элемента динамического ОЗУ и его конструкция приведена на рисунке 1.

Схема запоминающего элемента динамического ОЗУ и его конструкция.

При считывании заряда ёмкости необходимо учитывать, что ёмкость линии считывания много больше емкости запоминающей ячейки. Графики изменения напряжения на линии считывания при считывании информации с запоминающей ячейки без применения регенерации приведены на рисунке 2.

Рисунок 2. Графики изменения напряжения на линии считывания при считывании информации с запоминающей ячейки.

Первоначально на линии записи/считывания присутствует половина питания микросхемы. При подключении к линии записи/считывания запоминающей ячейки заряд, хранящийся в запоминающей ячейке, изменяет напряжение на линии на небольшую величину DU. Теперь это напряжение необходимо восстановить до первоначального логического уровня. Если приращение напряжения DU было положительным, то напряжение необходимо довести до напряжения питания микросхемы. Если приращение DU было отрицательным, то напряжение необходимо довести до уровня общего провода.

Для регенерации первоначального напряжения, хранившегося в запоминающей ячейке в схеме применяется RS триггер, включенный между двумя линиями записи/считывания. Схема такого включения приведена на рисунке 3. Эта схема за счет положительной обратной связи восстанавливает первоначальное значение напряжения в запоминающем элементе, подключенном к выбранной линии считывания.
