Принципы построения параллельного порта - часть 2


Так как из порта ввода возможно только чтение, а в порт вывода возможна только запись, то для них обычно отводится один и тот же адрес в адресном пространстве памяти микропроцессора.

Порты выпускаются в качестве универсальных микросхем, но на заводе, где производятся эти микросхемы неизвестно сколько на самом деле потребуется линий ввода информации, и сколько потребуется линий вывода информации. Количество же ножек у микросхемы ограничено. Поэтому в одной универсальной микросхеме размещаются и порт ввода и порт вывода информации, а для подключения этих портов к внешним ножкам микросхемы используется коммутатор. Для управления этим коммутатором используется еще один (внутренний) параллельный порт вывода, регистр данных которого называется регистром управления параллельного порта ввода-вывода, а сам порт называется портом ввода-вывода. Адрес для регистра управления обычно назначается рядом с адресом регистра данных порта ввода-вывода.

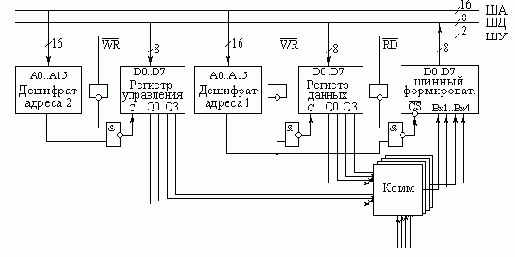

Рис. 3. Структурная схема параллельного порта ввода-вывода.

В некоторых микропроцессорах для портов ввода вывода выделяется отдельное адресное пространство. В этом случае для записи в порт и для чтения из порта используются отдельные сигналы чтения и записи. Чаще всего они называются IOWR# и IORD#.

Параллельные порты, предназначенные для обмена данными между компьютерами, или компьютером и принтером, устроены несколько иначе. Основным отличием обмена данных между компьютерами или контроллерами от обмена данными между компьютером и простым внешним устройством является большой объём передаваемых данных. В этом случае недостаточно выдачи на выход порта одного или даже нескольких байт информации, поэтому приходится передавать данные последовательно байт за байтом через один и тот же параллельный порт. Байты необходимо каким либо образом отличать друг от друга, поэтому вводится специальный сигнал синхронизации CLK, который позволяет отличать один байт от другого. Для формирования такого сигнала можно воспользоваться вторым параллельным портом, и получить его программным способом, но обычно этот сигнал формируется аппаратно из сигнала WR# при записи очередного байта в параллельный порт вывода.Временная диаграмма обмена данными через параллельный порт приведена на рисунке 4.

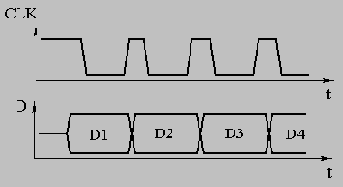

Рис. 4. Временная диаграмма работы параллельного порта.

В лекции приведены только основы работы параллельного порта. Кому интересно познакомиться с особенностями работы параллельных портов может обратиться к специализированной .

Далеко не полную информацию по LPT порту универсального компьютера можно посмотреть здесь.

[ ]
