Синхронные последовательные порты - часть 2


Этот же сигнал используется в качестве сигнала кадровой синхронизации FS. Сигнал тактовой синхронизации CLK, вырабатываемый отдельным генератором, подаётся на вход последовательного сдвига C универсального регистра порта.


Рисунок 2. Упрощённая схема синхронного последовательного порта

Количество передаваемых в одном кадре бит может меняться от восьми до тридцатидвух. В качестве примера использования синхронного последовательного порта на рисунке 3 приведена схема подключения аналого-цифрового преобразователя фирмы к синхронному последовательному порту сигнального процессора той же фирмы.


Рисунок 3. Схема подключения кодека к синхронному последовательному порту.

В рассмотренной схеме синхронного последовательного порта на приёмном конце необходимо подсчитывать количество тактовых импульсов, прошедшее после импульса кадровой синхронизации. Кроме того, в таком синхронном последовательном порту информация передаётся непрерывно, что, конечно, удобно для устройств с непрерывным потоком информации, как, например, в кодеках речи. Но существуют устройства, к которым необходимо обращаться только периодически, как, например, синтезаторы частоты, микросхемы приёмников, блоков цветности телевизоров, микросхем памяти данных и многие другие устройства. В этих случаях используются другие виды синхронных последовательных портов такие как SPI порт и I2C шина. Временная диаграмма SPI интерфейса приведена на рисунке 4.

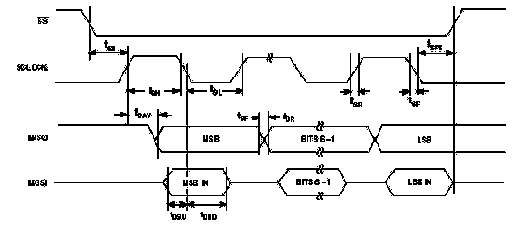

Рисунок 4. Временная диаграмма SPI интерфейса.

Основное отличие этого интерфейса от приведённого выше, заключается в том, что сигнал тактовой синхронизации передаётся только в момент действия импульса кадровой синхронизации. Активный уровень сигнала кадровой синхронизации длится до окончания передачи последнего бита в передаваемом кадре. По одним и тем же линиям передачи данных MISO (вход для главного, выход для ведомого) и MOSI (выход для главного, вход для ведомого) может передаваться информация к совершенно различным микросхемам. Выбор, для какой из микросхем предназначена информация, производится сигналом SS (выбор ведомого).
