Статические оперативные запоминающие устройства (ОЗУ)


В радиоаппаратуре часто  требуется хранение временной информации, значение которой не важно при включении устройства. Такую память можно было бы построить на микросхемах или -памяти, но, к сожалению, эти микросхемы дороги, обладают малым количеством перезаписей и чрезвычайно низким быстродействием при считывании и особенно записи информации. Для хранения временной информации можно воспользоваться . Так как запоминаемые слова не нужны одновременно, то можно воспользоваться механизмом адресации, который применяется в .

Схемы, в которых в качестве запоминающей ячейки используется называется статической ОЗУ, т.к. информация в ней сохраняется все время, пока к микросхеме подключено питание. В отличие от статической ОЗУ в микросхемах постоянно требуется регенерировать их содержимое, иначе информация будет испорчена.

В микросхемах ОЗУ присутствуют две операции: операция записи и операция чтения. Для записи и чтения информации можно использовать различные шины данных (как это делается в сигнальных процессорах), но чаще используется одна и та же шина данных. Это позволяет экономить выводы микросхем, подключаемых к этой шине и легко осуществлять коммутацию сигналов между различными устройствами.

Схема статического ОЗУ приведена на рисунке 1. Вход и выход микросхемы в этой схеме объединены при помощи . Естественно, что схемы реальных ОЗУ будут отличаться от приведенной на этом рисунке. Тем не менее, приведенная схема позволяет понять как работает реальное ОЗУ. Изображение ОЗУ на принципиальных схемах приведено на рисунке 2.

Рисунок 1. Структурная схема ОЗУ.

Рисунок 2. Изображение ОЗУ на принципиальных схемах.

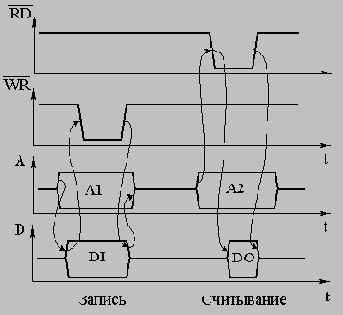

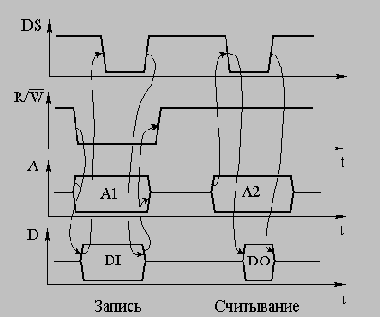

Сигнал записи WR позволяет записать логические уровни, присутствующие на информационных входах во внутреннюю ячейку ОЗУ. Сигнал чтения RD позволяет выдать содержимое внутренней ячейки памяти на информационные выходы микросхемы. В приведенной на рисунке 1 схеме невозможно одновременно производить операцию записи и чтения, но обычно это и не нужно.

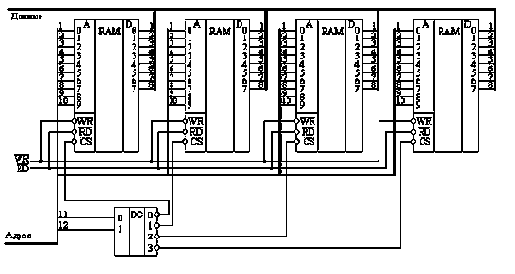

Конкретная ячейка микросхемы выбирается при помощи двоичного кода - адреса ячейки.
