Отладка программ


После того, как программные модули были успешно оттранслированы, размещены по конкретным адресам и связаны между собой, для отладки программы можно воспользоваться любым из следующих методов:

  • внутрисхемным эмулятором
  • встроенным программным отладчиком
  • внешним программным отладчиком
  • отлаживаемым устройством с записанным в память программ двоичным кодом программы

Внутрисхемный эмулятор с отображением переменных языка программирования на дисплее компьютера оказывает значительную помощь при отладке программ непосредственно на разрабатываемой аппаратуре. Этот метод отладки предоставляет наиболее удобную среду, когда можно непосредственно в отлаживаемом устройстве останавливать программу, контролировать выполнение программы непосредственно по исходному тексту программы, состояние внешних портов и внутренних переменных, как входящих в состав микросхемы, так и объявленных при написании исходного текста программы. Отметим, что при отладке программы с использованием внутрисхемного эмулятора необходимо включать в объектные модули символьную информацию. Необходимое для отладки программ оборудование показано на рисунке 1.

Рисунок 1. Пример системы отладки программного обеспечения для микроконтроллеров.

До недавнего времени внутрисхемный эмулятор являлся отдельным устройством, подключаемым к разрабатываемой плате вместо микроконтроллера. В состав современных микроконтроллеров часто входит встроенный внутрисхемный эмулятор. При этом наиболее удобным интерфейсом для связи с компьютером является JTAG интерфейс, хотя некоторые фирмы-производители микросхем предлагают свой интерфейс.

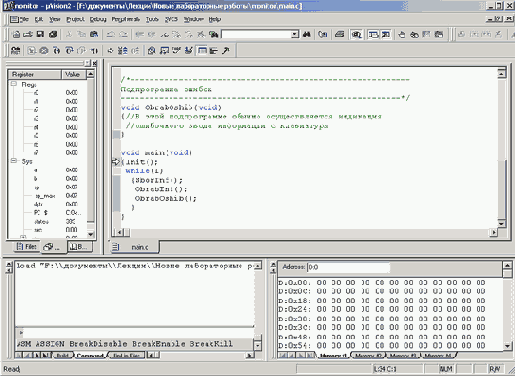

При использовании интегрированной среды программирования предоставляется удобный интерфейс, позволяющий легко отлаживать разрабатываемую программу. В настоящее время стандартом де-факто стал интерфейс, похожий на программную оболочку Visual C. Пример внешнего вида такой программной оболочки приведён на рисунке 2.

Рисунок 2. Пример внешнего вида отладчика интегрированной системы отладки программного обеспечения.
